Die Physik zum Vorteil nutzen

Die Pioniere der Elektrotechnik würden in einem modernen elektronischen System kaum etwas Vertrautes wiederfinden. Volta, Ohm und Faraday wirkten in einer Zeit, in der es weder Halbleiter noch Leiterplatten oder eine elektrische Energieverteilung gab, wie wir sie heute kennen. Mit den zugrunde liegenden physikalischen Prinzipien hingegen wären sie bestens vertraut.

Die Zusammenhänge zwischen Spannung, Strom, Widerstand und Leistung haben sich nicht verändert. Noch wichtiger ist: Sie können sich auch nicht einfach verändern, nur um den komplexen Anforderungen moderner elektronischer Systeme an die Stromversorgung gerecht zu werden. Ingenieure können die Gesetze der Physik daher nicht außer Kraft setzen – sie können sie jedoch zu ihrem Vorteil nutzen.

Bisher haben wir uns mit den steigenden Anforderungen an das Stromversorgungsnetzwerk (Power Distribution Network, PDN) beschäftigt und damit, warum selbst kleinste elektrische Widerstände bei hohen Strömen eine wichtige Rolle spielen. Dieselben physikalischen Prinzipien beeinflussen auch die Architektur der Stromverteilung.

Die Variablen verändern

Eine der wichtigsten Zusammenhänge ist obige Gleichung für die Verlustleistung mit Widerständen.

Steigt der Strom, nehmen die ohmschen Verluste mit dem Quadrat des Stroms zu. Darauf gibt es zwei naheliegende Reaktionsmöglichkeiten: den Widerstand verringern oder den Strom reduzieren.

Die Verringerung des Widerstands bleibt dabei von entscheidender Bedeutung. Größere Leiterquerschnitte, niederohmige Kontakte und kürzere Strompfade können dazu beitragen. Allerdings lässt sich einem System nur begrenzt zusätzliches leitfähiges Material hinzufügen, bevor Baugröße, Gewicht und Kosten zu entscheidenden Einschränkungen werden.

Eine weitere Möglichkeit besteht darin, den Strom zu reduzieren. Bei einer gegebenen zu übertragenden Leistung ermöglicht eine Erhöhung der Verteilungsspannung, dieselbe Leistung mit geringerem Strom zu übertragen. Das erklärt, warum höhere Verteilungsspannungen in leistungsstarken elektronischen Systemen zunehmend attraktiv werden. Die Architektur kann sich dabei die physikalischen Gesetzmäßigkeiten zunutze machen, anstatt gegen sie anzukämpfen.

Das Problem verlagern

Eine höhere Verteilungsspannung ist hilfreich, beseitigt die Notwendigkeit hoher Ströme jedoch nicht vollständig. Moderne Prozessoren und andere Halbleiterbauelemente arbeiten typischerweise mit deutlich niedrigeren Spannungen, sodass die Leistung letztlich auf die vom Verbraucher benötigte Spannung umgewandelt werden muss.

Entscheidend ist daher, wo diese Spannungswandlung stattfindet. Wird die Leistung über einen größeren Teil ihres Weges mit höherer Spannung übertragen, kann der Strom vergleichsweise niedrig gehalten werden. Wenn die Wandlung näher an den Verbraucher beziehungsweise den Point of Load verlagert werden kann, lässt sich der Abschnitt des Power Distribution Network (PDN), der sehr hohe Ströme führen muss, auf ein Minimum reduzieren.

Diese Änderung hat zwar erhebliche Auswirkungen auf das Systemdesign, dennoch können die letzten Abschnitte des Strompfads innerhalb eines sehr begrenzten Raums weiterhin erhebliche Ströme führen müssen. Leiterbahnen, Vias, Steckverbinder und andere Komponenten müssen daher einen ausreichend niedrigen Widerstand aufweisen und gleichzeitig die mechanischen und räumlichen Anforderungen des Systems erfüllen.

Mehr Leistung auf weniger Raum

Der steigende Leistungsbedarf steht naturgemäß im Konflikt mit dem Trend zur Miniaturisierung. Vom PDN wird erwartet, immer mehr Leistung auf der gleichen oder sogar auf einer kleineren Fläche bereitzustellen.

Eine Möglichkeit besteht darin, den elektrischen Widerstand durch den Einsatz von mehr leitfähigem Material zu verringern. Ein größerer Leiter besitzt einen niedrigeren Widerstand, während ein größerer Kontakt eine größere leitfähige Fläche bereitstellen kann. Beides benötigt jedoch zusätzlichen Bauraum.

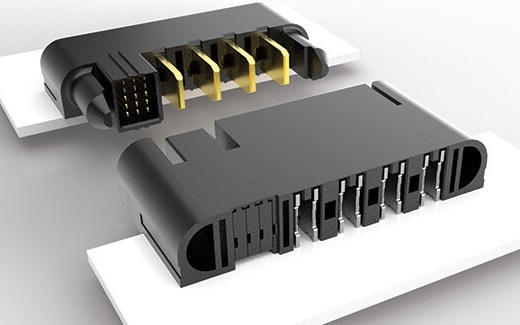

Das Steckverbinderdesign wird daher zu einem Balanceakt. Größere Kontakte ermöglichen höhere Ströme, können jedoch die Kontaktdichte verringern. Eine höhere Normalkraft zwischen den Kontakten kann dazu beitragen, eine zuverlässige elektrische Verbindung sicherzustellen, erhöht jedoch gleichzeitig die Steck- und Ziehkräfte und kann die mechanischen Eigenschaften beeinflussen.

Fortschritte bei der Kontaktgeometrie und der Materialauswahl ermöglichen es Entwicklern, den verfügbaren Bauraum besser auszunutzen. Das Ziel besteht nicht darin, den Widerstand vollständig zu eliminieren – das ist bei einem realen Leiter nicht möglich –, sondern ihn so weit zu kontrollieren, dass die erforderliche Leistung ohne unzulässigen Spannungsabfall oder übermäßige Temperaturerhöhung übertragen werden kann.

Elektrisches und thermisches Design

Dieselben seit Jahrhunderten bekannten physikalischen Gesetzmäßigkeiten führen dazu, dass elektrisches und thermisches Design eng miteinander verknüpft sind. Jede durch Widerstand verlorene Leistung wird in Wärme umgewandelt – und diese Wärme muss abgeführt werden.

Mit zunehmender Leistungsdichte steht gleichzeitig weniger physischer Raum für die Wärmeabfuhr zur Verfügung. Die Position der Leistungswandlung, das Steckverbinderdesign, die Luftströmung und das Kühlsystem können sich daher gegenseitig beeinflussen.

Damit wird die Temperaturerhöhung zu einem wichtigen Faktor bei der Bewertung von Stromverbindungen. Eine reine Angabe der Strombelastbarkeit kann nicht vollständig beschreiben, wie sich ein Steckverbinder in jeder Anwendung verhält. Umgebungstemperatur, Anzahl der stromführenden Kontakte und die Fähigkeit des umgebenden Systems zur Wärmeabfuhr können die Leistungsfähigkeit erheblich beeinflussen. Bei der Stromversorgung geht es daher längst nicht mehr nur darum, eine ausreichende Stromtragfähigkeit bereitzustellen. Elektrische und thermische Eigenschaften müssen als Bestandteile desselben Systems betrachtet werden.

Eine dynamische Last

Ein Aspekt, der sich erheblich verändert hat, ist die Art der Last selbst. Moderne Prozessoren können ihren Betriebszustand extrem schnell ändern und dadurch sehr schnelle Schwankungen im Leistungsbedarf verursachen. Ein Power Distribution Network muss in der Lage sein, auf diese Änderungen zu reagieren und die Spannung am Verbraucher auch bei wechselnder Last stabil zu halten.

Neben dem Widerstand gewinnen daher auch Kapazität, Induktivität und Impedanz an Bedeutung. Entkopplung und Leistungswandlung in unmittelbarer Nähe zum Verbraucher können helfen, auf diese Veränderungen schnell zu reagieren. Gleichzeitig beeinflusst das physische Layout des Power Distribution Network dessen elektrisches Verhalten.

Entwicklung innerhalb der physikalischen Grenzen

Für die Herausforderungen moderner Stromverteilung gibt es keine einzelne Lösung. Höhere Spannungen können den Strom über einen Teil des Übertragungswegs reduzieren, während eine Spannungswandlung nahe am Verbraucher die hochstromführenden Pfade verkürzen kann. Niederohmige Leiter und Kontakte reduzieren die Verluste, während ein sorgfältig ausgelegtes thermisches Design die verbleibende Wärme beherrschbar macht.

Der Steckverbinder spielt bei all diesen Entscheidungen eine wichtige Rolle. Jede Verbindung stellt eine Schnittstelle innerhalb des Strompfads dar. Widerstand, Stromtragfähigkeit, Baugröße und thermisches Verhalten des Steckverbinders müssen zur umgebenden Systemarchitektur passen. Mit steigender Leistungsdichte stehen Steckverbinderentwickler vor derselben Herausforderung wie die Ingenieure, die ihre Produkte einsetzen: mehr Leistung auf begrenztem Raum zu übertragen und dabei dieselben elektrischen und physikalischen Grenzen zu berücksichtigen.

Mehr als zwei Jahrhunderte Elektrotechnik haben grundlegend verändert, was wir mit elektrischer Energie erreichen können – von Voltas frühen Batterien bis hin zu den heutigen Hochleistungsrechnersystemen. Dennoch folgen Spannung, Strom, Widerstand und Leistung nach wie vor denselben physikalischen Zusammenhängen.

Diese Zusammenhänge werden sich auch für die nächste Generation elektronischer Systeme nicht ändern. Steckverbinder, Leiter und Stromversorgungsarchitekturen müssen daher um diese Gesetzmäßigkeiten herum entwickelt werden. Die Aufgabe der Ingenieure besteht darin, die zugrunde liegenden Regeln zu verstehen, zu erkennen, welche Variablen sie beeinflussen können, und diese gezielt zu nutzen, um Leistung sicher und effizient zu übertragen.

Die Technologie wird sich weiterentwickeln – die Physik hingegen nicht. Sie lässt sich jedoch gezielt zum eigenen Vorteil nutzen.

Quellen:

Der Aufsatz basiert auf

Why Moving Power Is Becoming Harder
Every Milliohm Matters
Making Physics Work for You

aus dem Blog des Herstellers Samtec und wurde aus dem Englischen übersetzt und adaptiert.
