Leistungsstarke Übertrager für PoE++
05.03.2018
Epcos
Die TDK Corporation präsentiert eine neue Serie von EPCOS Übertragern, die eine Leistung von bis zu 60 W bieten und sich damit für PoE++ nach IEEE 802.3bt eignen. Die neue Serie B82806D0060A** umfasst vier Typen mit unterschiedlichen Wicklungsverhältnissen für Ausgangsspannungen von 3,3 V, 5 V, 12 V und 24 V. Sie haben Abmessungen von 30 x 22 x 11,4 mm³, sind in SMT ausgeführt und für einen breiten Betriebstemperaturbereich von -40 °C bis +125 °C ausgelegt.
Die elektrische Isolation der RoHS-kompatiblen Übertrager entspricht UL 1446 class 130 (B) und besteht einen Hochspannungstest zwischen Primär- und Sekundärseite mit 1500 V AC, 50 Hz für eine Sekunde. Besonders hervorzuheben sind die geringen Gleichstromwiderstände, die – abhängig vom Typ – einen Minimalwert von 3,5 mΩ aufweisen. Dadurch wird ein hoher Wirkungsgrad erreicht, wodurch sich die neuen Übertrager auch für Active-Clamp-Forward-Topologien eignen. Die typische Schaltfrequenz liegt bei 250 kHz.
Nachdem immer mehr Geräte über einen LAN-Anschluss zur Kommunikation verfügen, liegt es nahe, sie über die LAN-Leitung auch mit Energie zu versorgen (Power over Ethernet) und somit separate Stromversorgungen überflüssig zu machen. Die bisherigen Systeme mit zwei Leitungspaaren nach IEEE 802.3af (PoE) und IEEE 802.3at (PoE+) sind für Leistungen von 15 W beziehungsweise 30 W ausgelegt. Um auch Geräte mit größerem Leistungsbedarf versorgen zu können, wurde der Standard IEEE 802.3bt (PoE++) entwickelt, der für vier Leitungspaare konzipiert ist. Speziell für dieses Anwendungssegment sind die neuen EPCOS Übertrager ausgelegt. Zu den typischen Applikationen gehören Video- und POS-Systeme genauso wie Beleuchtungssteuerungen, Brandmeldeanlagen und Zugangssysteme für das Gebäudemanagement.

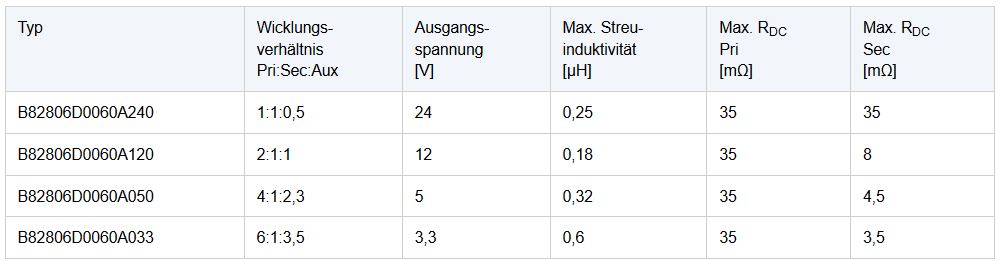

Hauptmerkmale, Kenndaten
- Hohe Leistung von 60 W
- Geringer Gleichstromwiderstand von minimal 3,5 mΩ
Anwendungsgebiete
- Versorgung leistungsstarker Verbraucher wie Video- und POS-Systeme
- Anlagen im Gebäudemanagement wie etwa Beleuchtungssteuerungen, Brandmeldeanlagen oder Zugangssysteme
