Murata: Miniaturisierte Low-ESL-MLCCs der LLD-Serie im 0201-Format
Murata | 14.10.2026
Murata hat die Serienproduktion der neuen LLD-Serie gestartet. Die Dreianschluss-MLCCs (Multilayer Ceramic Capacitors) im kompakten 0201-Zoll-Format (0,6 × 0,3 mm) kombinieren einen geringen Platzbedarf mit einer niedrigen äquivalenten Serieninduktivität (ESL). Gegenüber Muratas bisherigen Dreianschluss-MLCCs im 0402-Zoll-Format reduziert sich die benötigte Montagefläche um rund 64 %.

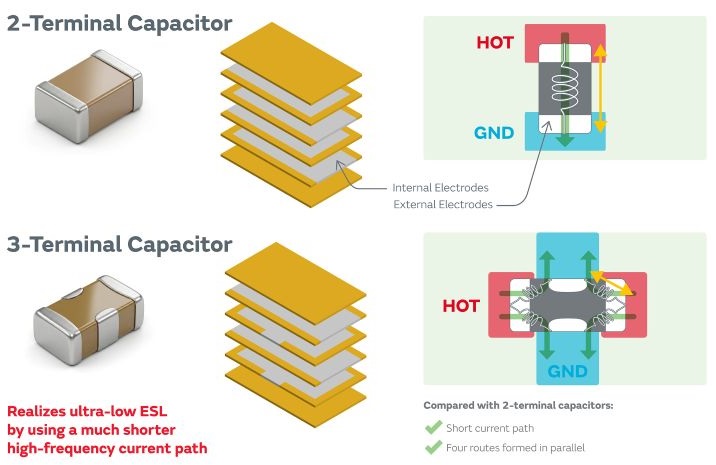

Insbesondere bei leistungsfähigen ICs in Smartphones und Wearables können schnelle Änderungen der Stromaufnahme zu Schwankungen der Versorgungsspannung führen. Durch ihre vier kurzen Strompfade erreichen Dreianschluss-Kondensatoren eine geringere ESL als konventionelle Zweianschluss-Bauelemente. Die LLD-Serie unterstützt dadurch eine stabile Spannungsversorgung in unmittelbarer Nähe des ICs auch bei hohen Frequenzen und ermöglicht gleichzeitig eine hohe Bestückungsdichte.
Hauptmerkmale
- Dreianschluss-MLCCs mit niedriger ESL
- Baugröße: 0201 Zoll / 0,6 × 0,3 mm
- Rund 64 % weniger Montagefläche gegenüber Muratas bisheriger 0402-Zoll-Baugröße
- Kapazität: 1 µF
- Nennspannungen: 2,5 VDC oder 4 VDC
- Betriebstemperaturbereich: -55 °C bis +85 °C bei 4 VDC (LLD033R60G105ME01), -55 °C bis +105 °C bei 2,5 VDC (LLD033D80E105ME01)
- Geringe ESL durch vier kurze Strompfade
- Unterstützung einer stabilen Spannungsversorgung bei hohen Frequenzen
- Geeignet für eine hohe Bestückungsdichte und platzkritische Schaltungsdesigns
Anwendungen
- Smartphones
- Wearables
- Kompakte mobile Elektronik
- Hochintegrierte elektronische Geräte mit begrenztem Leiterplattenplatz
- Spannungsstabilisierung und Entkopplung in unmittelbarer Nähe leistungsfähiger ICs
